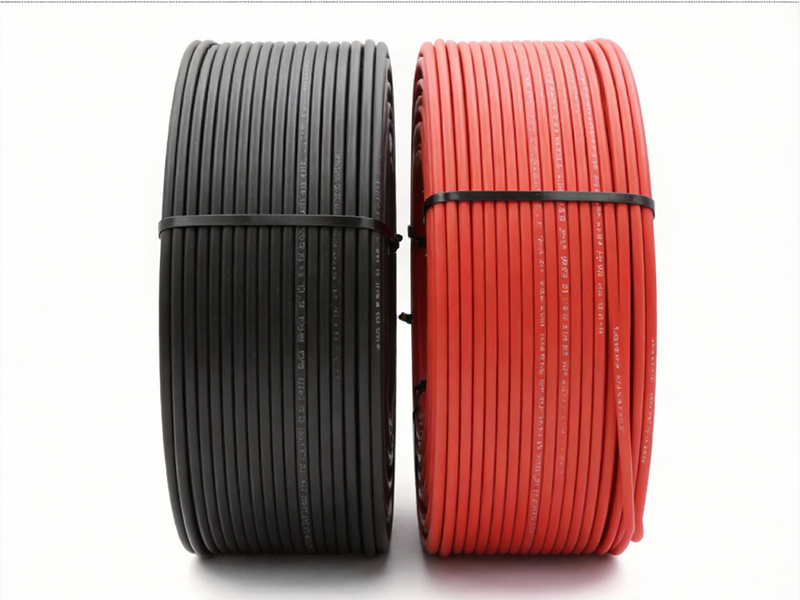

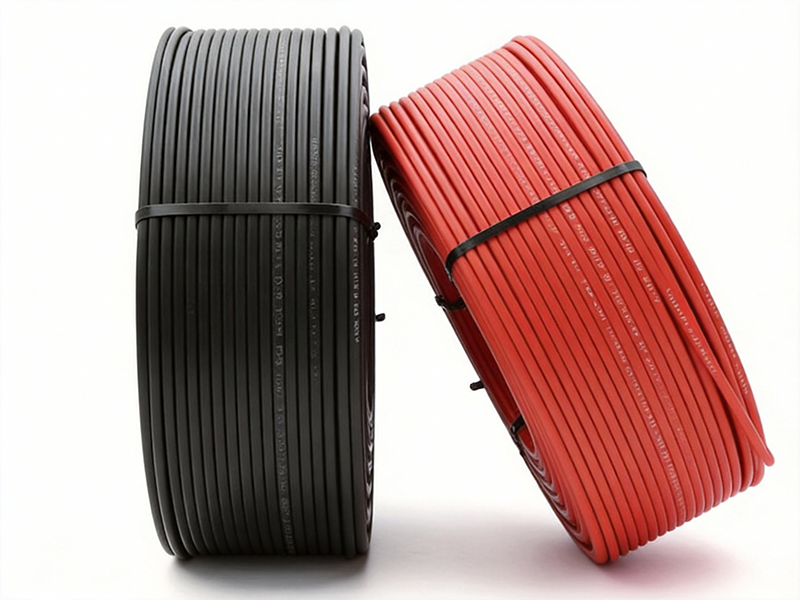

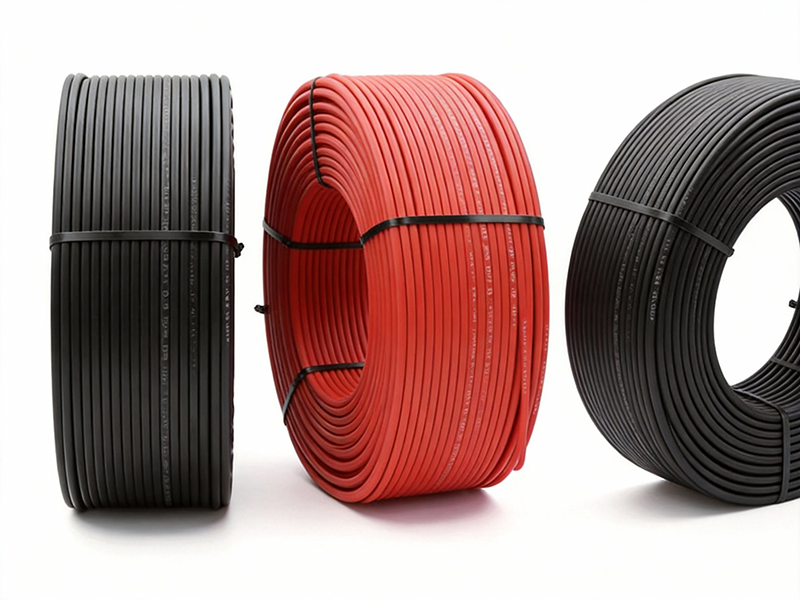

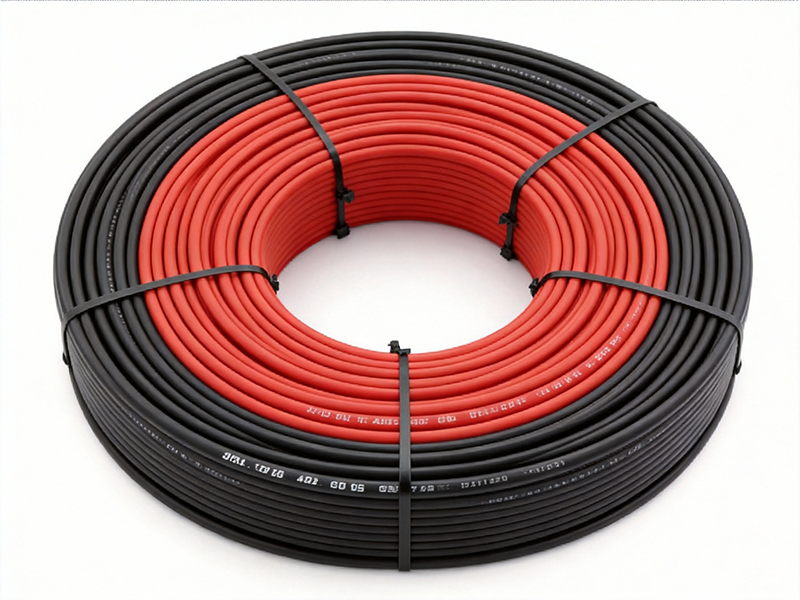

光伏电缆

❉加工工艺流程

铜杆拉丝   →   铜丝   →   镀锡   →   导体绞合   →   绝缘   →   护套   →   子辐照

❉原材料供应商

电工铜杆:金川集团，江西铜业。

电缆材料:浙江万马,临海亚东,中广核。

❉技术参数

交流额定电压(U0/U)0.6/1kV

直流额定电压(U0)1.8kV(导体间，不接地系统，电路空载)

最高系统电压(Um)1.2kV

导体最高运行温度:+120°C

使用环境温度:-40°C~+90C

电缆敷设温度:不低于-25°C

最小弯曲半径:6D(D为电缆实际外径)

执行标准:TUV2pfg1169/08.2007

规格范围:1芯:1.5~35mm2

线芯识别:1芯:●黑色

护套颜色:●黑色●红色

❉使用特性

耐热、耐寒、耐磨、抗紫外线、耐臭氧、耐水解，具有较高的机械强度，防水、耐油、耐化学药品、高寿命、阻燃。

导体：第5种镀锡铜导体具有耐高温、耐氧化、耐腐蚀、连接稳定；

绝缘：采用光伏电缆用无卤阻燃绝缘料具有耐高温、防燃烧、抗老化；

护套：采用光伏电缆用无卤阻燃护套料具有耐热、耐寒、耐磨、抗紫外线、耐臭氧、耐水解、强耐用、绿色环保。

❉用途

直流光伏电缆适用于光伏组件与组件间的串联，组串之间及其组串至直流配电箱（汇流箱）之间的并联，直流配电箱至逆变器之间的连接。

交流光伏电缆适用于逆变器至升变压器之间的连接，升压变压器至配电装置之间的连接，配电装置至电网或用户之间的连接。
